钢结构屋面挑檐口的几种作法

发布时间:2018-01-30 09:16:46 | 浏览次数:

钢结构工程参考图

▲ 钢结构工程参考图

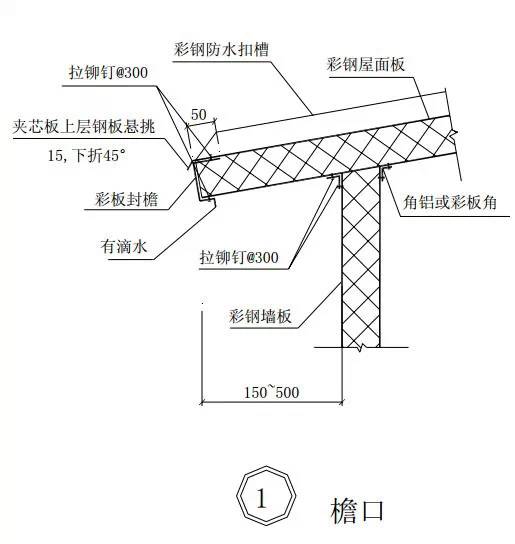

一、檐口
钢结构屋面挑檐口的几种作法

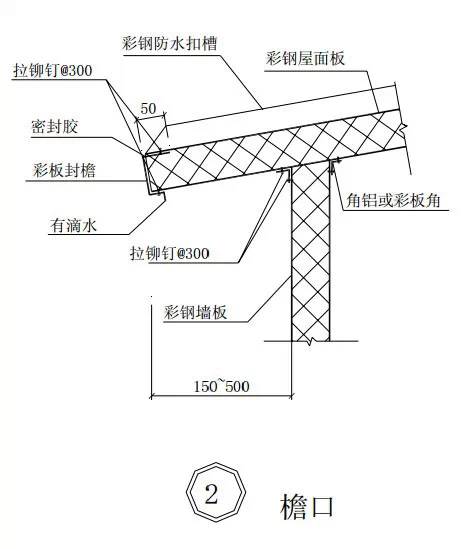

二、檐口
钢结构屋面挑檐口的几种作法 图2

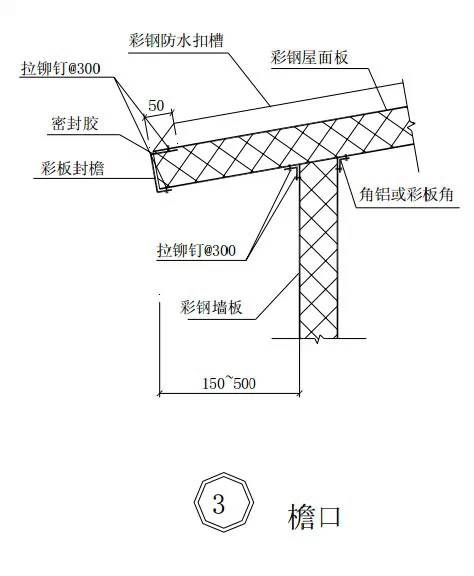

三、檐口
钢结构屋面挑檐口的几种作法 图3
钢结构屋面挑檐口的几种作法 图4





四、檐口
钢结构屋面挑檐口的几种作法 图5

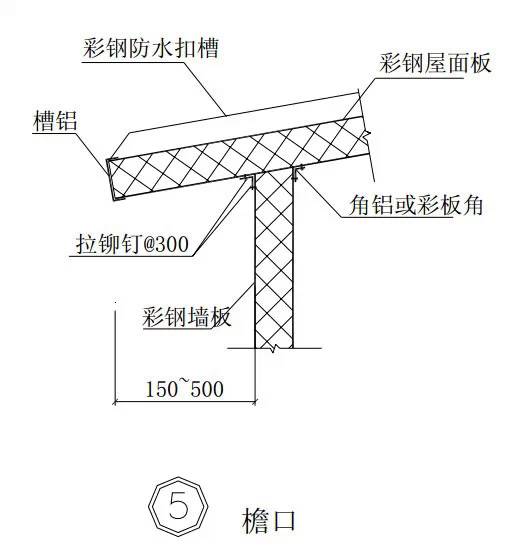

五、檐口
钢结构屋面挑檐口的几种作法 图6

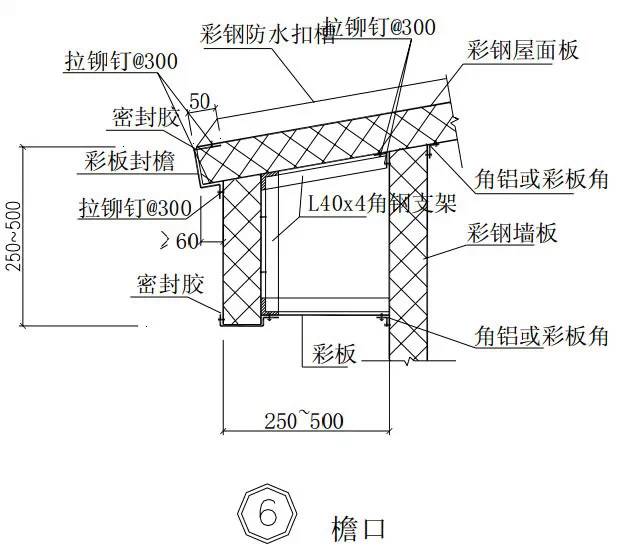

六、檐口
钢结构屋面挑檐口的几种作法 图7
