钢结构建筑构造图集之压型板屋面

发布时间:2018-01-26 09:54:49 | 浏览次数：

钢结构工程参考图

▲ 钢结构工程参考图

一、屋脊

钢结构建筑构造图集之压型板屋面

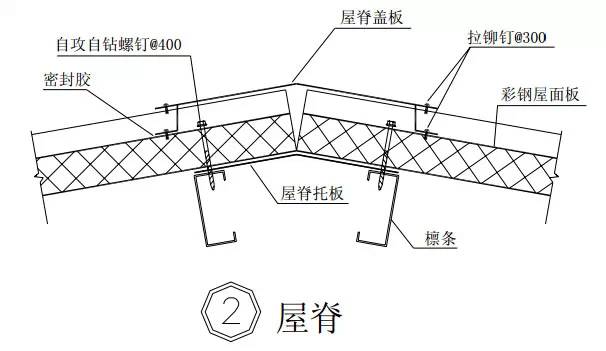

二、屋脊

钢结构建筑构造图集之压型板屋面图2

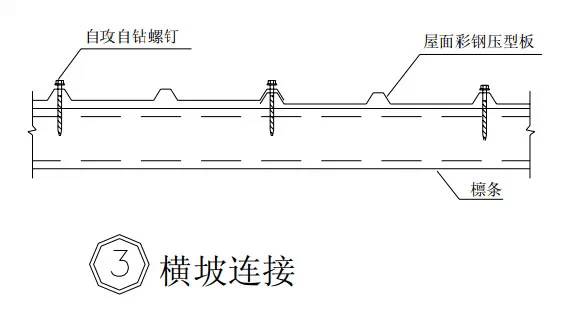

三、横坡连接

钢结构建筑构造图集之压型板屋面图3

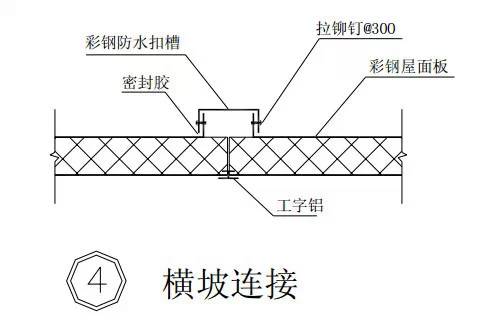

四、横坡连接

钢结构建筑构造图集之压型板屋面图4

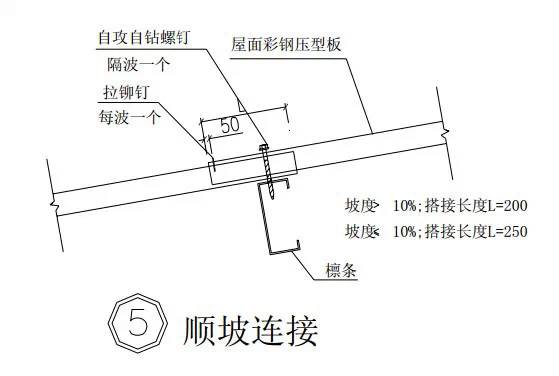

五、顺坡连接

钢结构建筑构造图集之压型板屋面图5

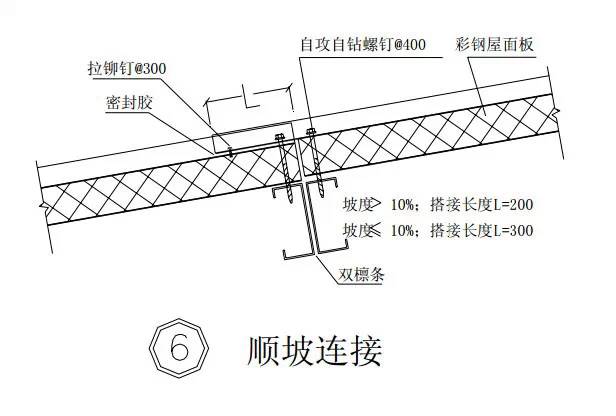

六、顺坡连接

钢结构建筑构造图集之压型板屋面图6

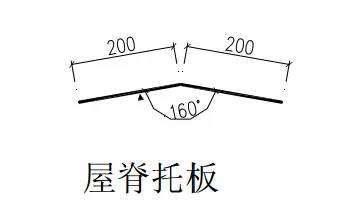

七、屋脊托板

钢结构建筑构造图集之压型板屋面图7

八、彩钢防水扣槽

钢结构建筑构造图集之压型板屋面图8
